Откачка воды из шахты

Установка подвесных труб Pexgol в шахте

Case Study Nº

45 Customer

Компания Codelco Chuquicamata

Чили

2017

Working Conditions

Экстремальные температуры: от 10 до 40 °C

Pexgol Pipes

Трубы Pexgol 250 мм, класс 19 (SDR 9)

Application

Откачка воды из шахты

Lenght

1400 м

Главная задача

Шахта Chuquicamata нуждалась в откачке воды на самых нижних уровнях, чтобы поддерживать ее функционирование. Обычно для этой задачи использовались трубы ПЭНД, но на этот раз заказчику требовалась быстрая и экономичная установка, которая невозможна с этим типом материала.

Решение

Когда возникла эта проблема, проектная компания NBI (Grupo Astaldi), которая отвечала за проект, решила установить трубы Pexgol для проведения откачки воды.

Труба была соединена механическими муфтами с существующим ПЭНД трубопроводом, который затем был подвешен на высоте 3 м с помощью шахтной анкерной крепи.

То же самое назначение выполняли трубы ПЭНД, установленные секциями по 12 м, с механическими муфтовыми соединениями, которые представляют больший риск воникновения утечек в линии. Благодаря гибкости и мощности труб Pexgol, которые нужно было поставить длинными секциями, их установка заняла значительно меньше времени.

Сводка компании NBI о сравнительной производительности трубопроводов Pexgol и ПЭНД

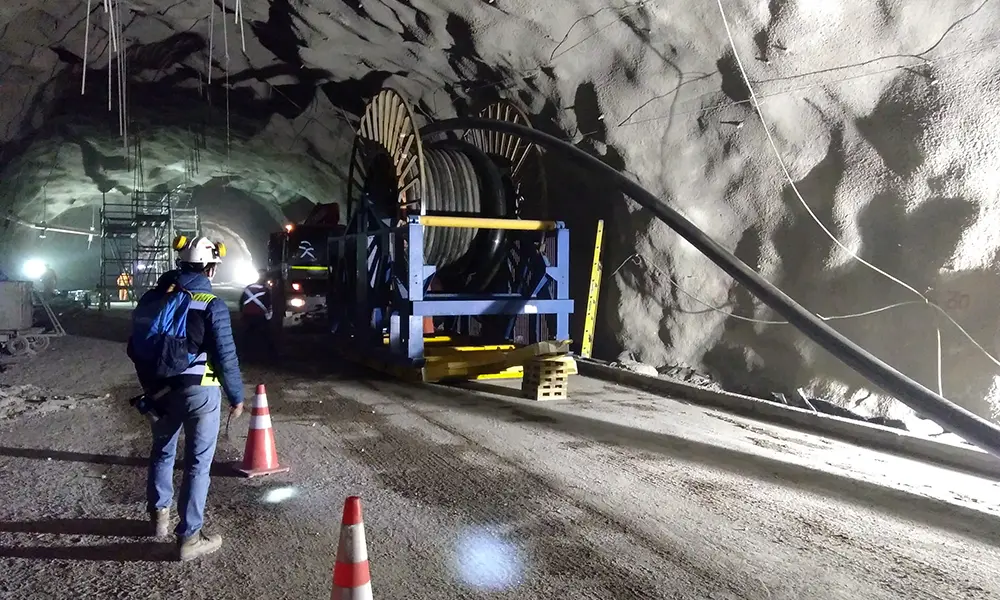

Выполнение установки трубы Pexgol (секции длиной 200 м):

	Ед. изм.	ол-во	Время (ч)	Полезное время (ч)
Установка в требуемое положение (от пола до опоры)	m	200	16	16
Выравнивание (наклон 15°)	m	200	5	5
Соединения (между трубами)	шт	2	7	7
Соединения	шт	2	7	7
Всего часов			35	35
Всего дней			1.5	3

Выполнение установки трубы ПЭНД (секции по 12 м) с помощью соединений Victaulic:

	Ед. изм.	Кол-во	Время (ч)	Полезное время (ч)
Установка в требуемое положение (от пола до опоры)	m	12	2	2
Выравнивание (уклон 15°)	m	12	2	2
Соединения (между трубами)	шт.	2	6	6
Соединения	шт.	2	4	4
Всего часов (12 м)			14	14
Всего часов (200 м)			238	238
Всего дней (200 м)			10	20

Разница по производительности при установке труб Pexgol и ПЭНД (по расчетам компании NBI)

Производительность сборки трубы Pexgol по крайней мере в 7 раз выше, чем у трубы ПЭНД при операциях внутри шахты.
Трубу можно втащить (от 2 до 5 км) в шахту волоком без повреждений.

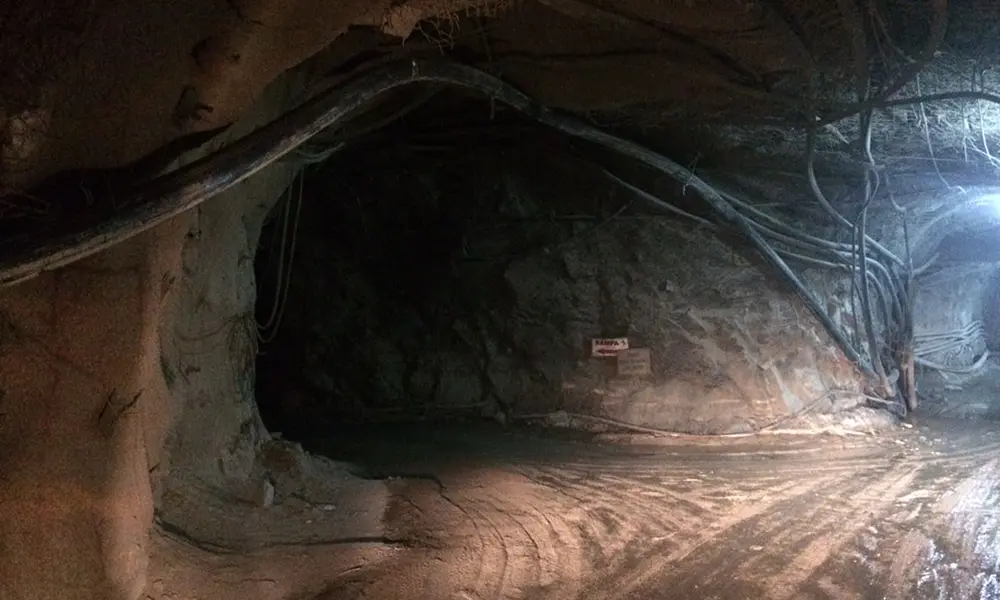

Гибкость трубы Pexgol, позволяет проводить сборку на стенах тоннеля на высоте 3 м над уровнем земли. Это намного проще и быстрее, потому что труба может адаптироваться к неровностям шахты.
Pexgol обладает большей эксплуатационной надежностью при уменьшении числа соединений.
