Транспортировка хвостов с 50% содержанием твердых частиц

Монтаж труб Pexgol для транспортировки хвостов, образующихся при горной добыче.

Case Study Nº

82

Customer

Golden Resource Corp. — Золотой рудник Дон Дэвид
Мексика

|

2019

Working Conditions

Температура: окружающей среды | Давление: до 320 фунт/кв. дюйм

Pexgol Pipes

Pexgol 110 мм (4 дюйма), класс 24 | Pexgol 125 мм (5 дюймов), класс 30

Application

Транспортировка хвостов

Lenght

3600 м / 11811,02 фута

Categories

Задача

Благодаря появлению новых методов извлечения металлов, на руднике Дон Дэвид было принято решение о повторной переработке хвостов (с 50% содержанием твердых частиц), которые в течение последних 15 лет складировались в отвал, для извлечения минеральных компонентов, которые невозможно было извлечь изначально.

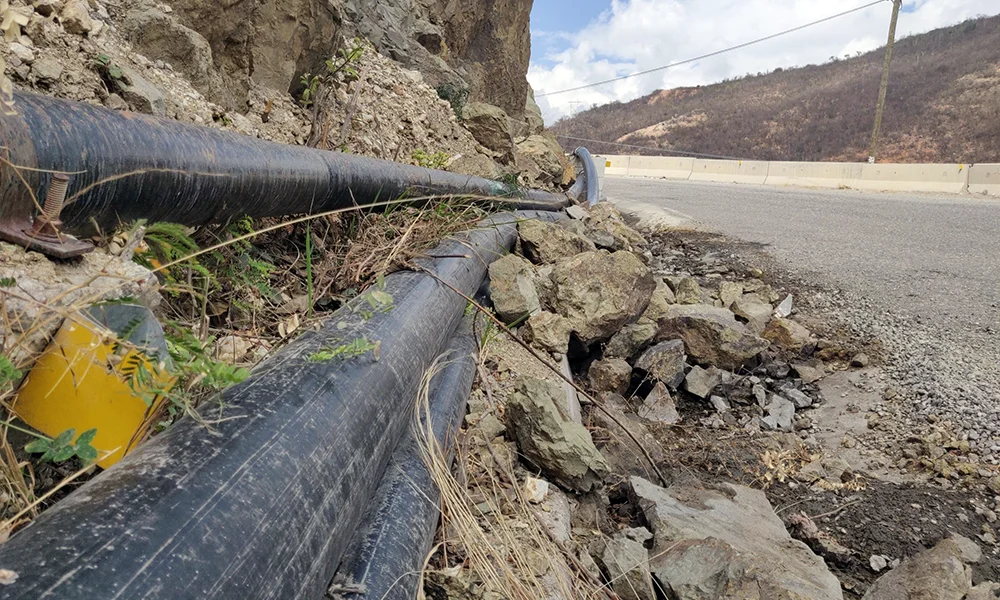

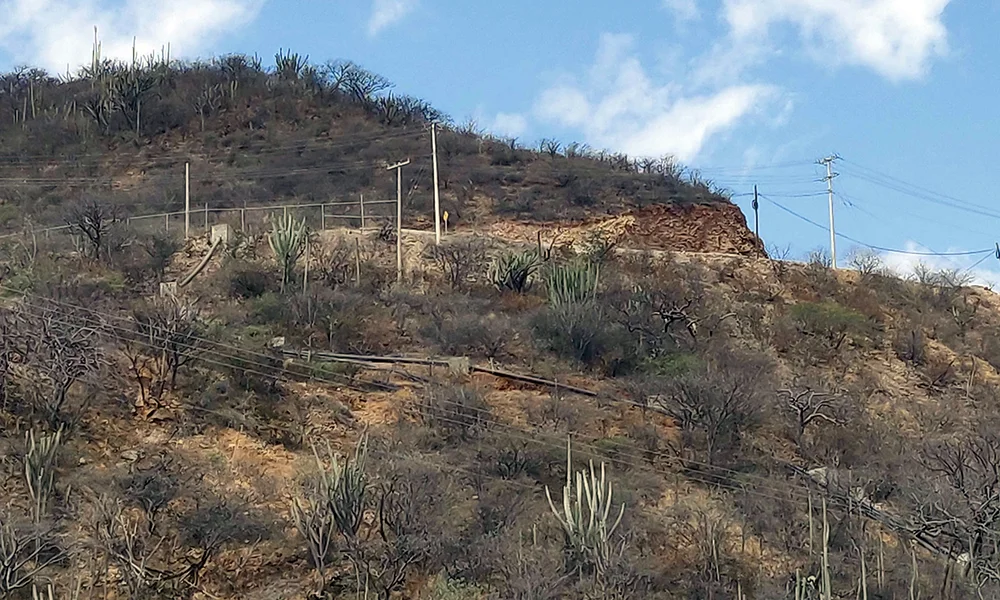

Для выполнения этой задачи требовалась транспортировка хвостов от отвала до первой ступени процесса (фильтровальной установки). Трасса прокладки трубопровода имела протяженность 3600 метров и проходила по пересеченной местности с перепадом высот в направлении спуска более 190 метров.

Поскольку жидкость являлась высокоабразивной, у проектно-технической группы в ходе разработки линии возникли опасения, что линия не выдержит истирающего воздействия и может произойти разлив с крупномасштабным загрязнением окружающей среды.

Решение Pexgol

Линию спроектировала проектно-конструкторская компания Paterson & Cooke, и была выбрана продукция Pexgol по следующим причинам:

  • Устойчивость к истиранию (в 3–10 раз больше по сравнению с традиционными трубами из ПЭВП).
  • Поставка труб длинными секциями (бухты до 1000 метров).
  • Быстрый и безопасный монтаж.

Данный набор особенностей для этой области применения показал, что продукция Pexgol является наиболее безопасным вариантом касательно вероятности разливов.

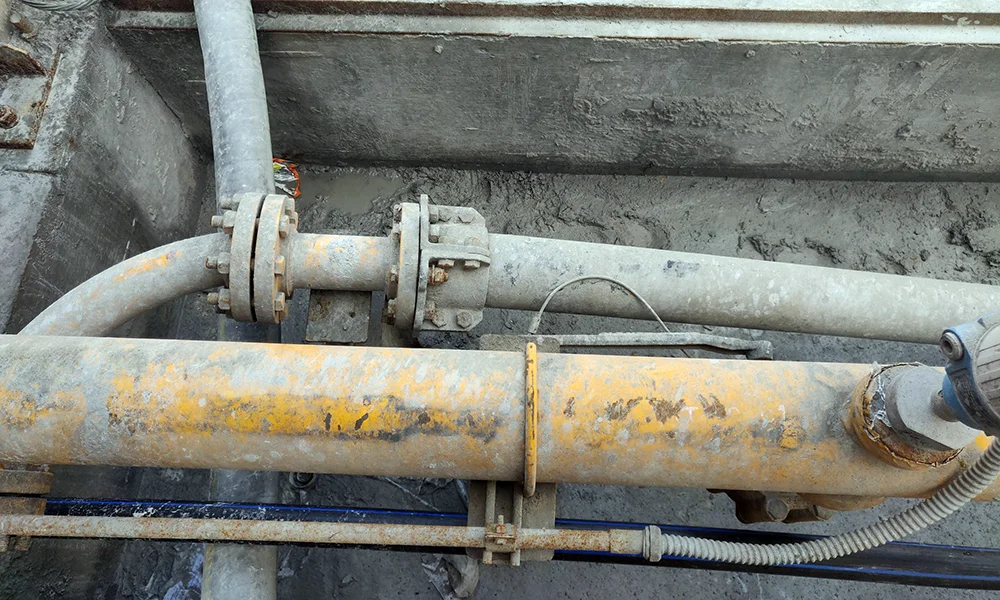

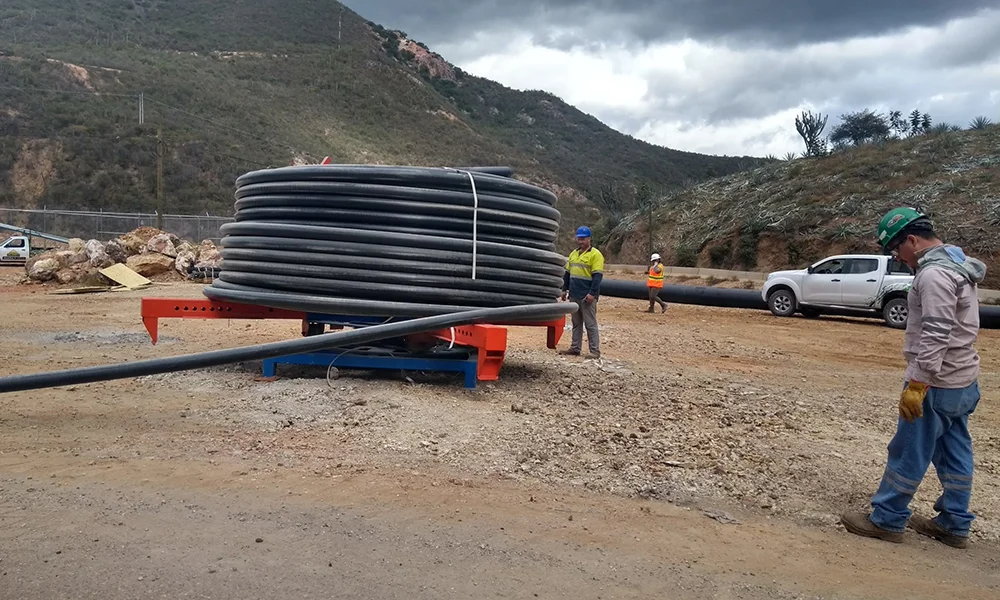

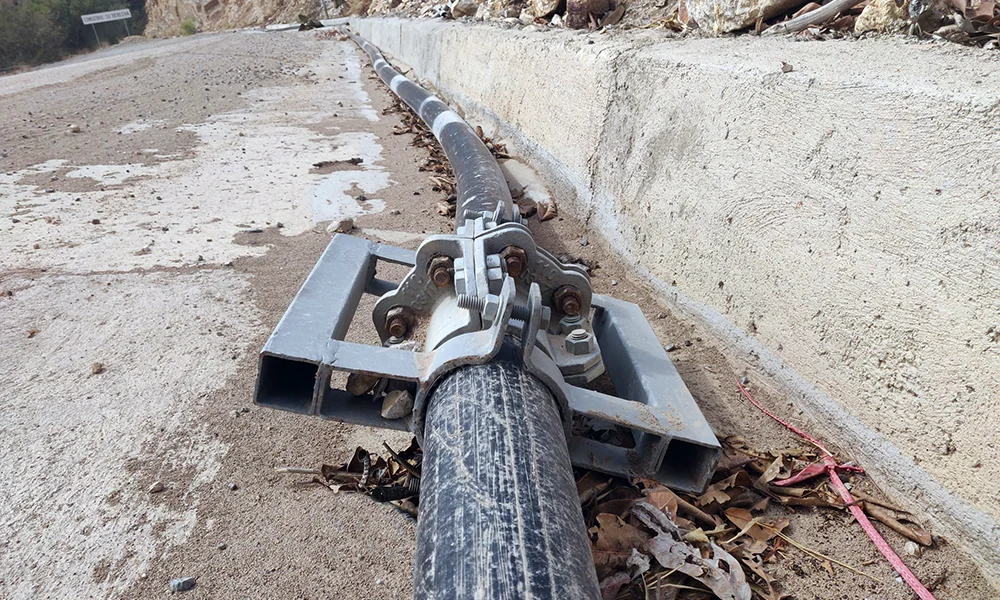

Кроме того, для установки поставлялись бухты длиной 500 и 800 метров, что обеспечило возможность быстрого монтажа. Соединения на участке с крутым уклоном выполняли при помощи фланцевых муфт и центрирующих зажимов, поэтому соединения должны были выдерживать гидростатическое давление и осевые напряжения.
