Planta de Agua de Inyección Secundaria

Instalación de Tubería Pexgol en Planta de Tratamiento de Agua de Formación.

Caso de Estudio Nº

96

Cliente

YPF
Argentina

|

2020

Condiciones Operativas:

Caudal máximo: 700m3/h (400 m3/h Normal) | Velocidad máxima: 6,4 m/s (3,6m/s Normal) | Temperatura: 60°C. | Presión máxima: 5 kg/cm2 | Presión normal: 2 kg/cm2

Tuberías Utilizadas:

Pexgol 225 mm (8”), Clase 10

Uso:

Agua salada de formación con rastros de hidrocarburos

Largo:

70 m

Categorías:

El Desafío

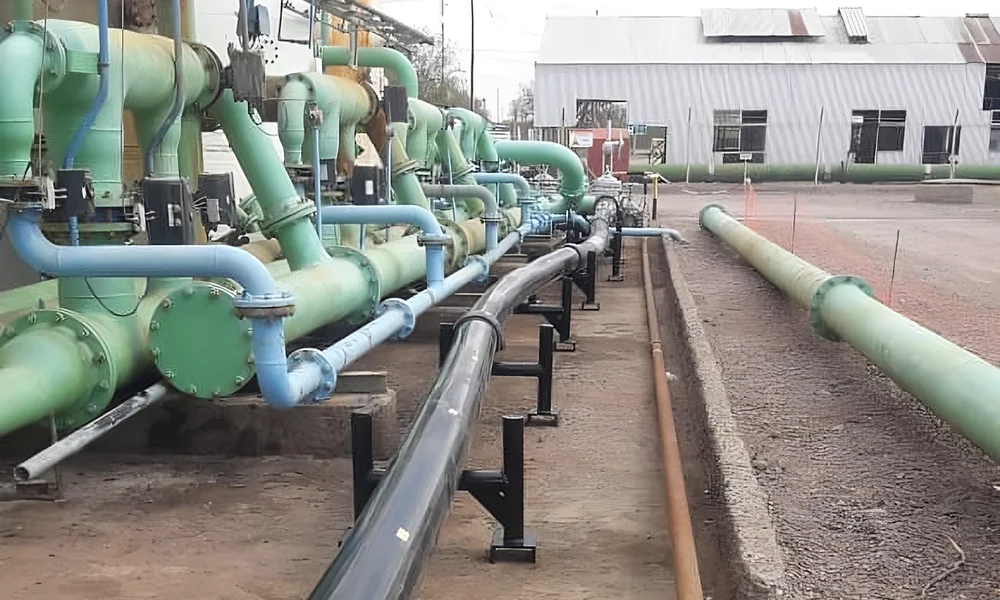

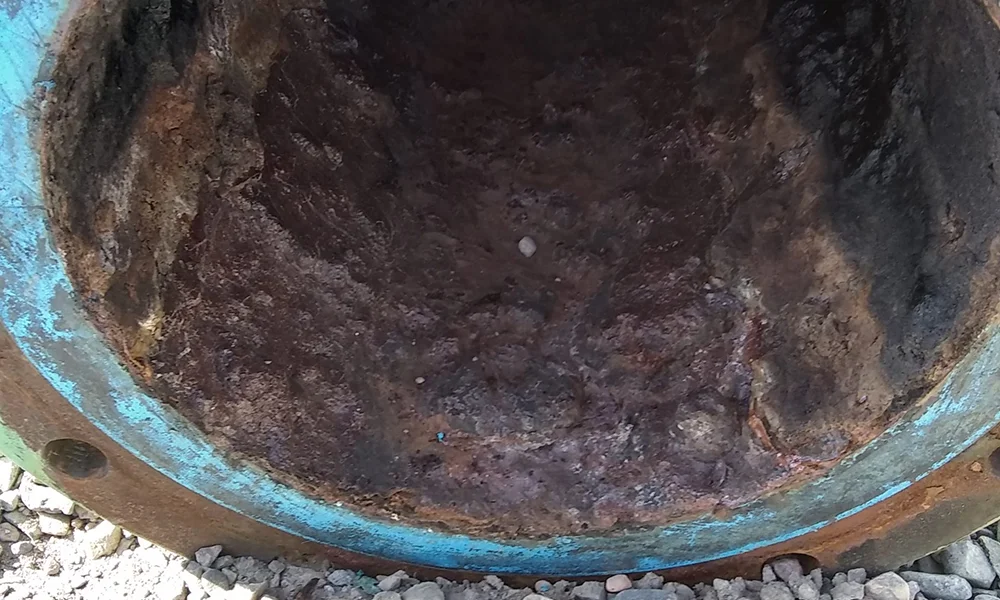

YPF, empresa nacional de exploración y producción de hidrocarburos de Argentina, en su Planta de Tratamiento de Agua de Formación, para Inyección Secundaria en el área La Ventana, Yacimiento Vacas Muertas, requería una solución alternativa al reemplazo de tubería de 25 m de longitud y 12” de diámetro. Las características del agua de formación es de alto contenido de sales (35 gr/l), con un alto potencial corrosivo en ductos de acero al carbono, los cuales requieren revestimientos internos adecuados para no sufrir daños en menos de un mes de servicio.
Aun con las debidas protecciones, el alto caudal, y cambios de dirección, existe gran probabilidad de daños en tiempos relativamente cortos, especialmente en zonas cercanas a soldaduras.

Solución Pexgol

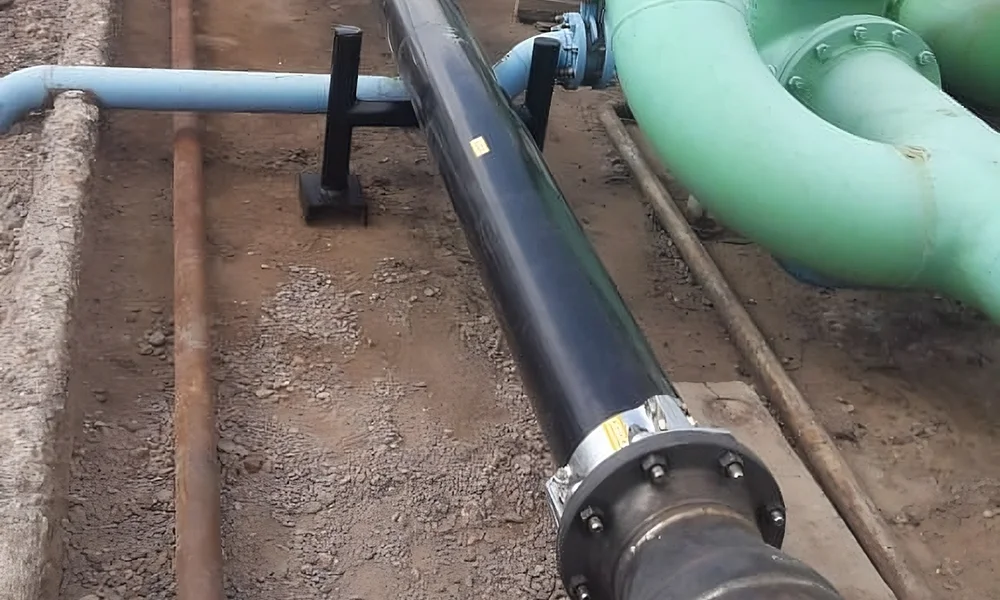

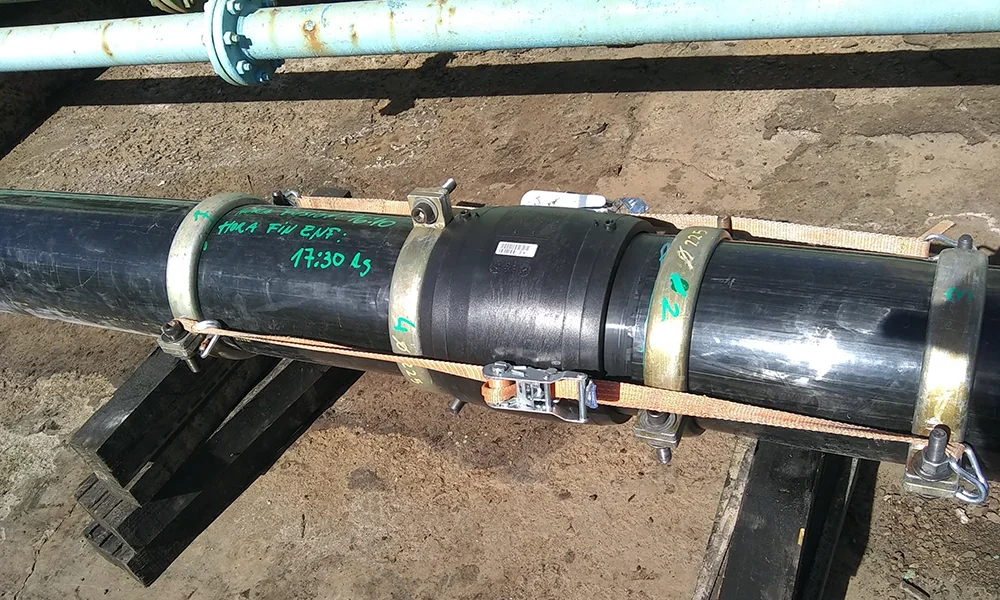

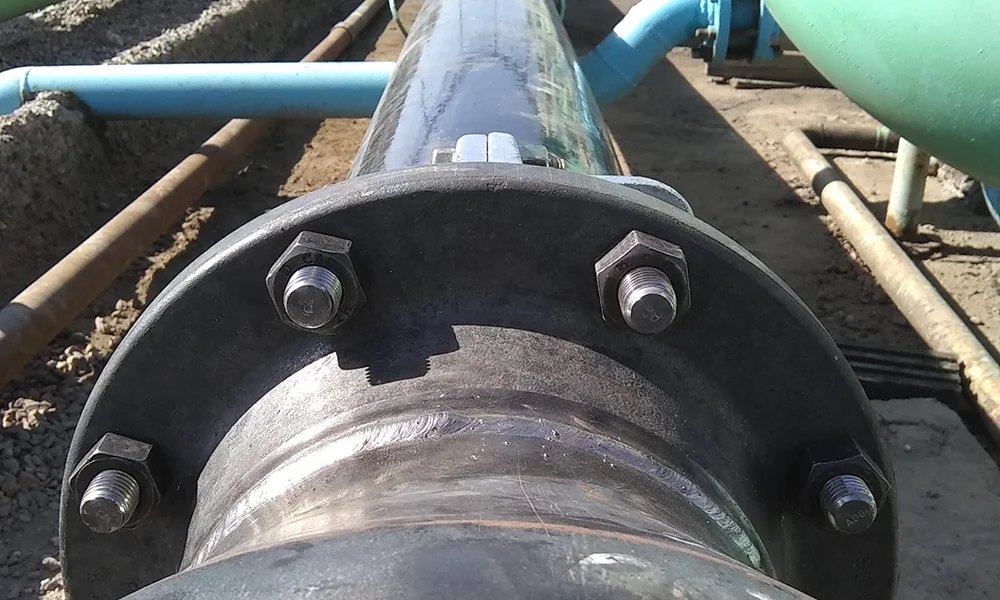

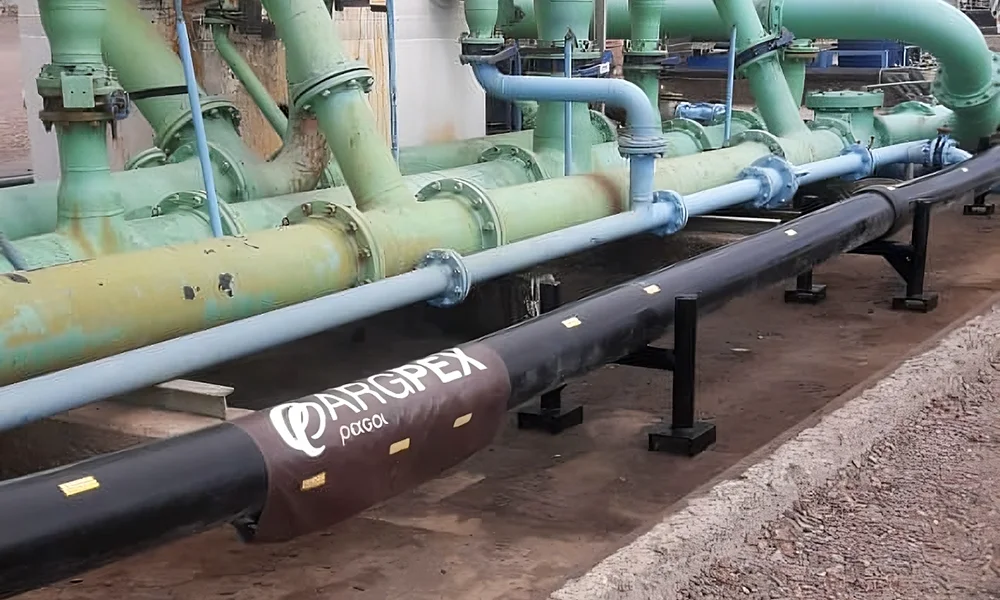

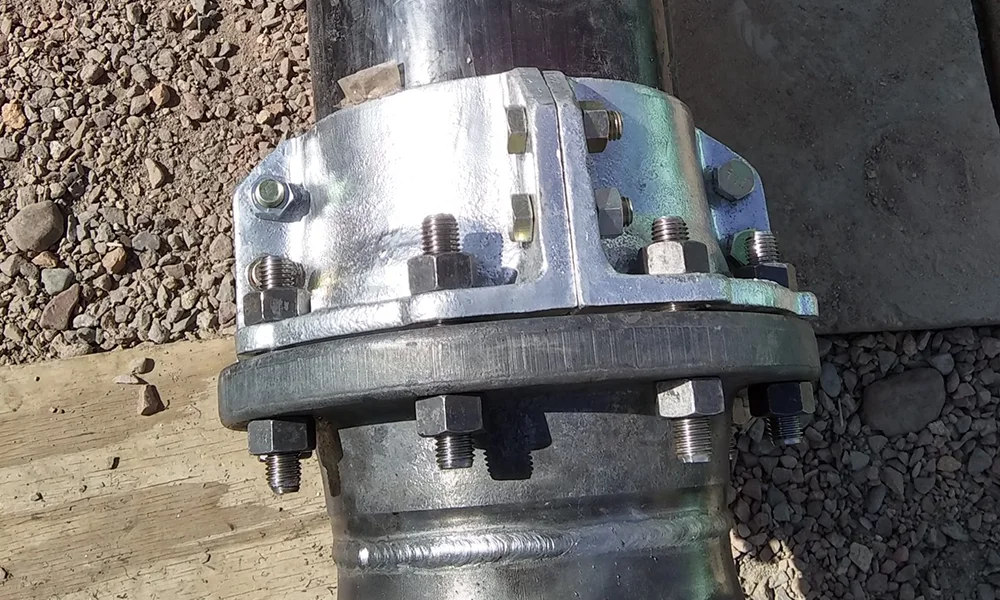

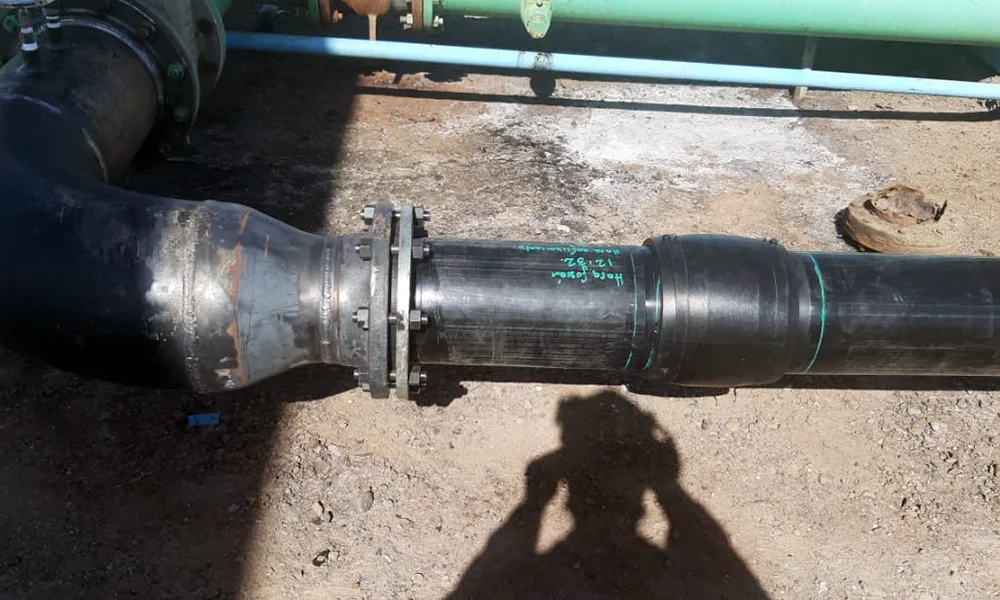

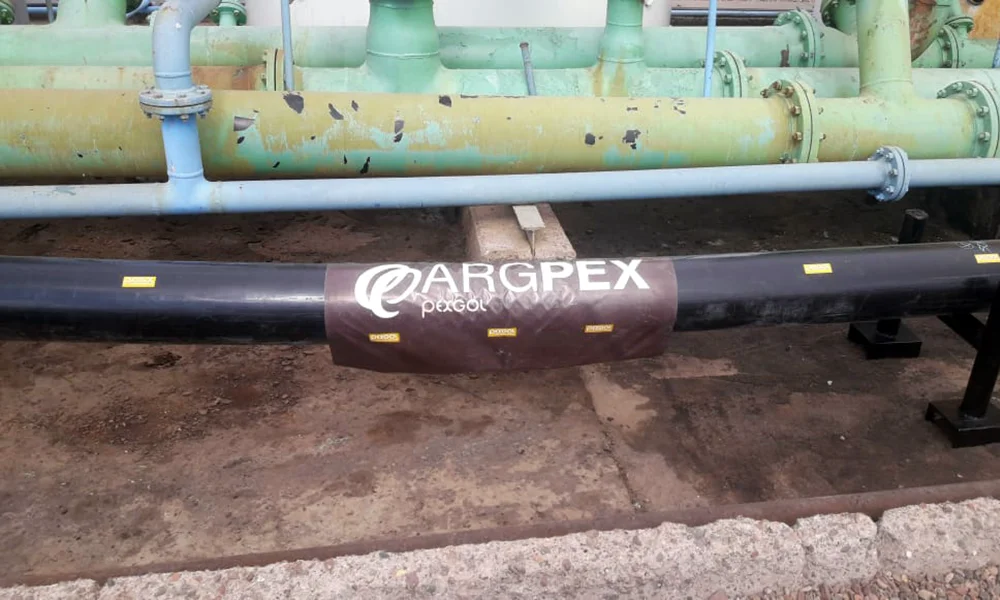

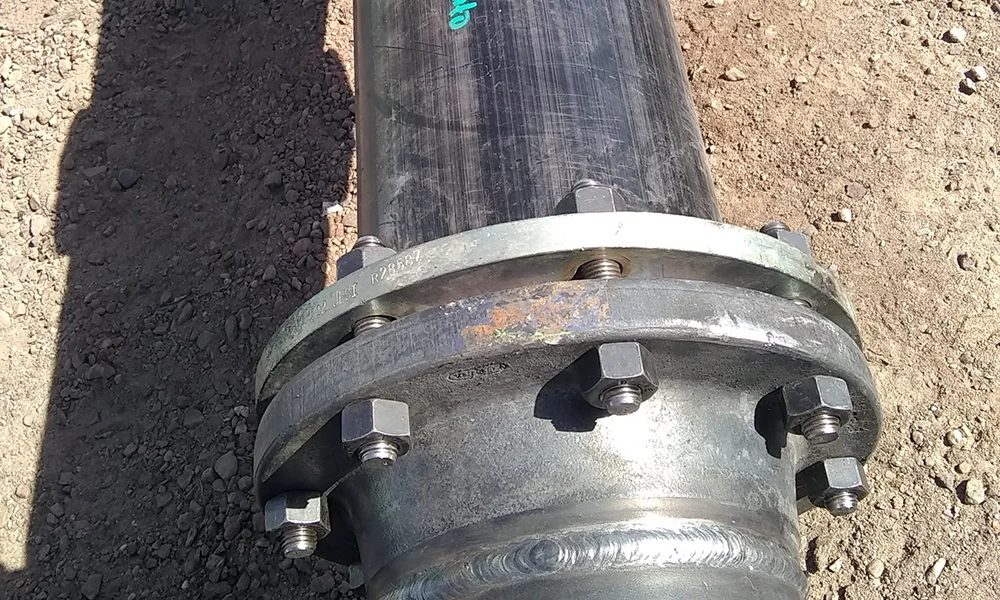

En conjunto con el área de Plantas de Procesamiento de YPF, se planteó realizar un ensayo de las tuberías Pexgol, como así también de las uniones por electrofusión y bridadas. La prueba se llevan a cabo bajo las condiciones y términos de un Protocolo de ensayo durante 60 días. Se reemplaza tubería de acero de 12 pulgadas, por tubería Pexgol de 8 pulgadas que será sometida a idénticas condiciones pero con una velocidad de flujo superior y cercana a los 6,5 m/s. La instalación y puesta en servicio demandó sólo dos días: uno de prearmado y el segundo día en la instalación. En contraposición, la preparación, envío e instalación de la tubería de acero demandaría un tiempo cercano a los dos meses. El costo de la solución Pexgol representa el 25% del tubo en acero de 8 pulgadas de diámetro.
