Высоконапорный дренаж в подземном руднике

Монтаж труб Pexgol для дренажа в подземном руднике.

Case Study Nº

65

Customer

Рудник Охос-дель-Саладо — Lundin Mining
Чили

|

2018

Working Conditions

Подземные работы

Pexgol Pipes

Pexgol 160 мм (6 дюймов), класс 24

Application

Отвод воды

Lenght

600 m

Categories

Задача

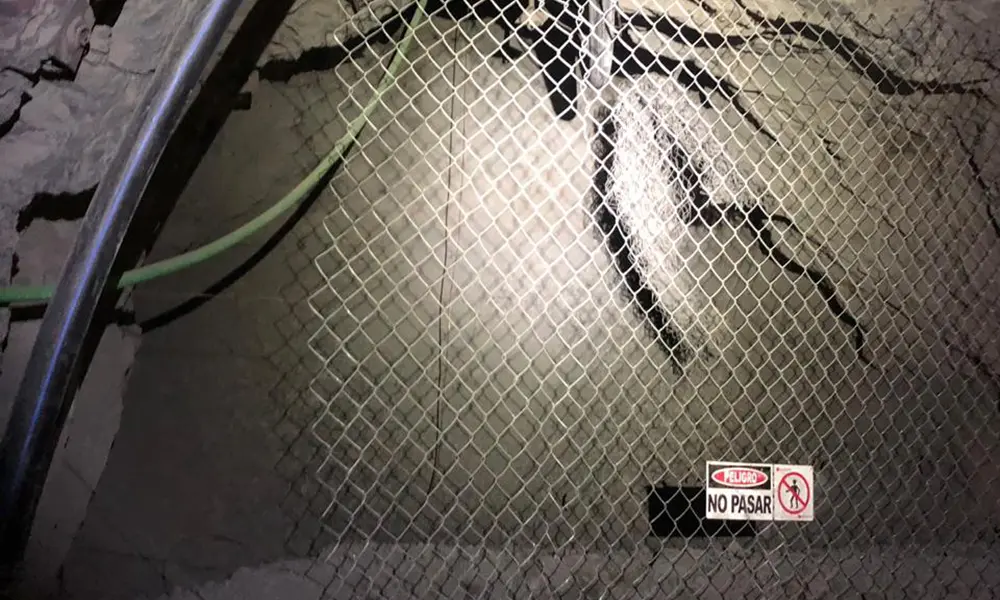

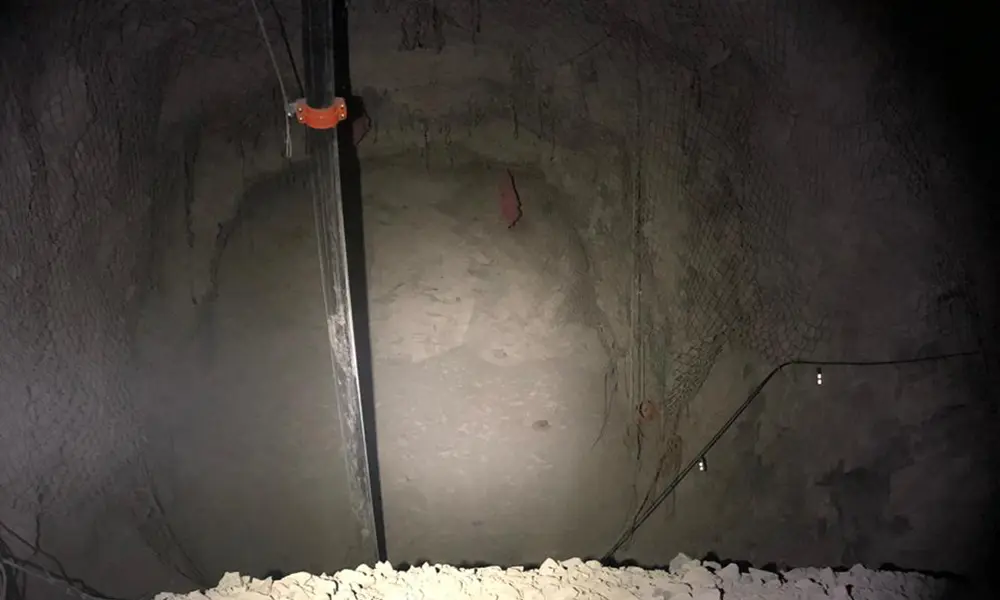

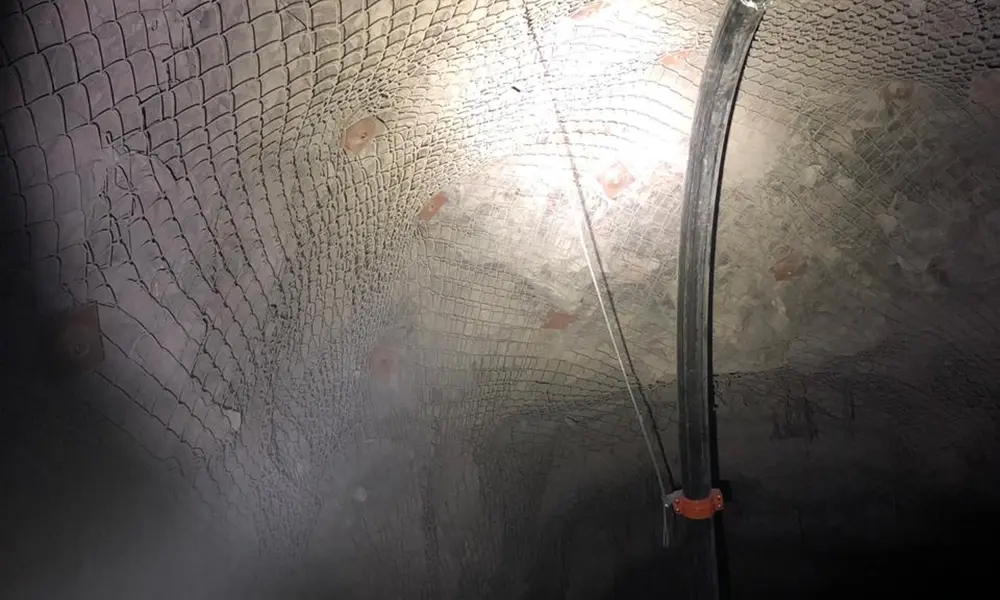

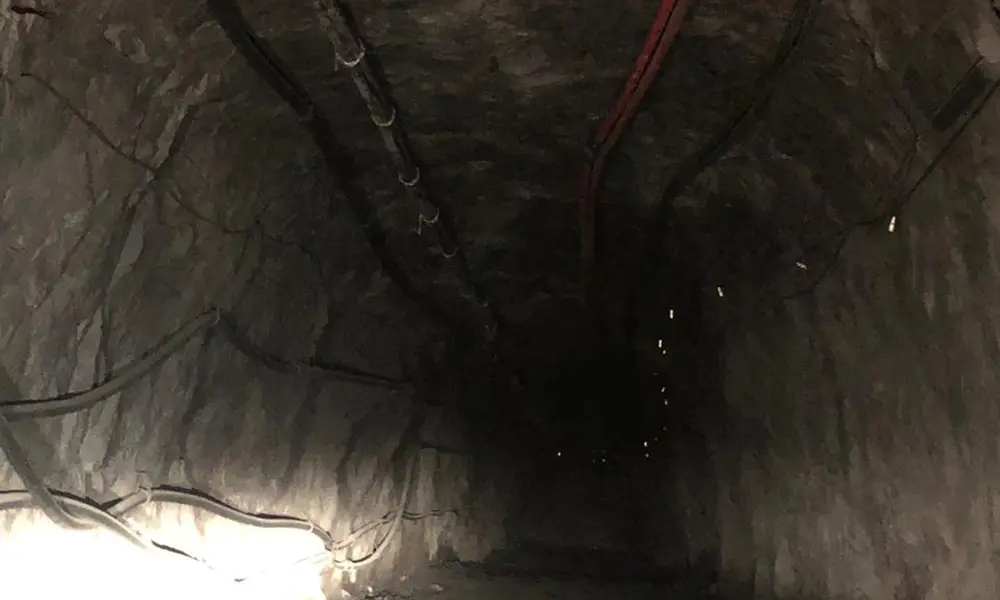

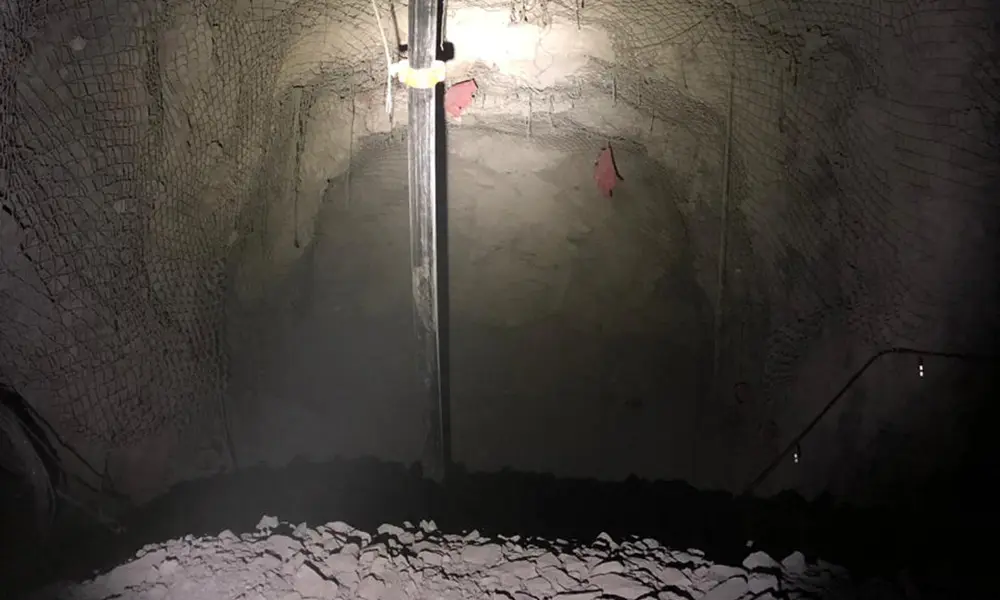

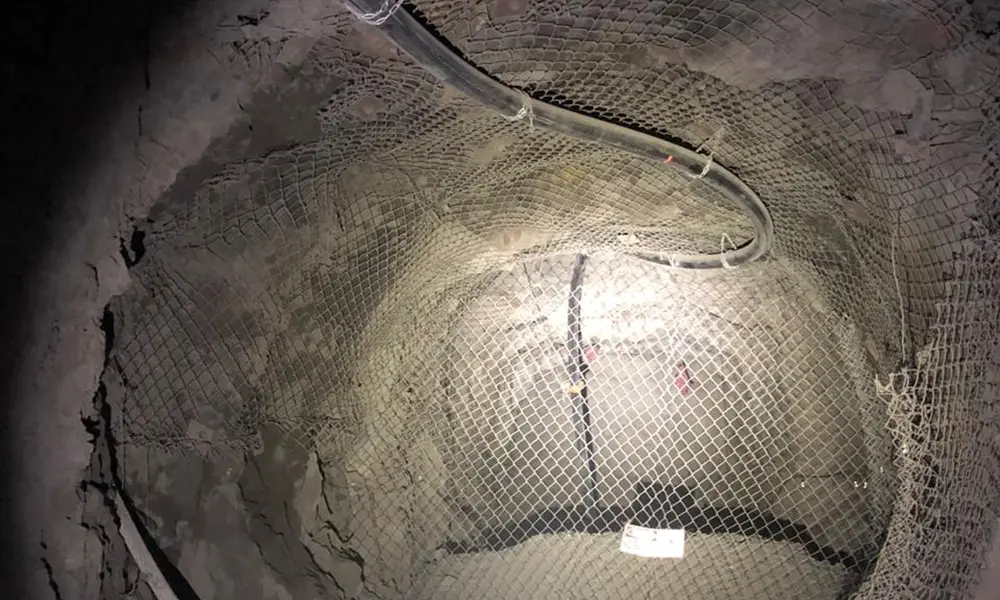

На руднике Охос-дель-Саладо (Lundin Mining) потребовалось установить линию дренажа воды под высоким давлением с нижнего уровня рудника, проходящую через вертикальную вентиляционную трубу, высотой 30 метров.

В основном проблемой для заказчика являлось время, требовалось завершить монтаж трубопровода в наикратчайший срок и без вмешательства в работу рудника.

Решение Pexgol

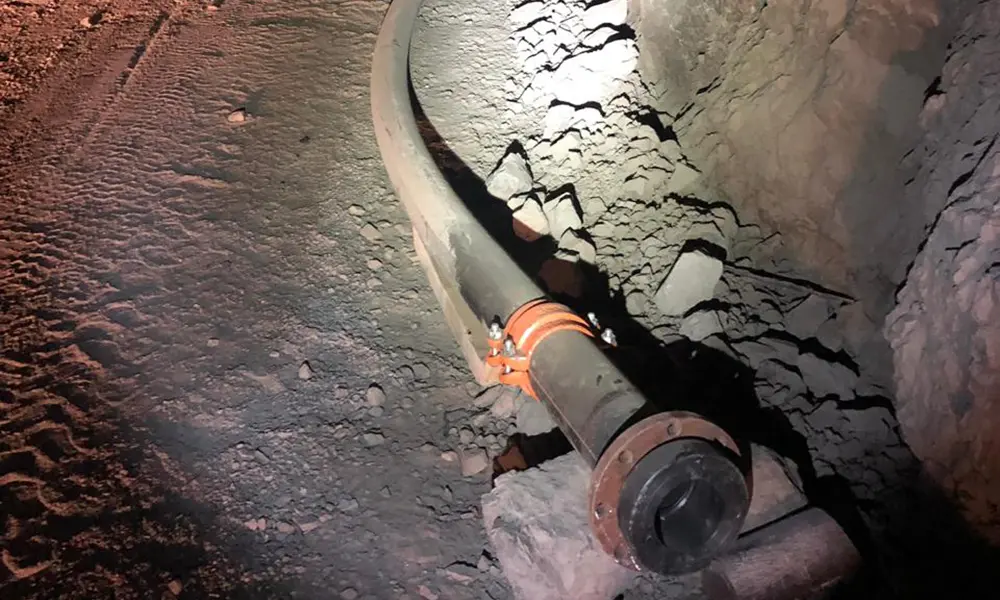

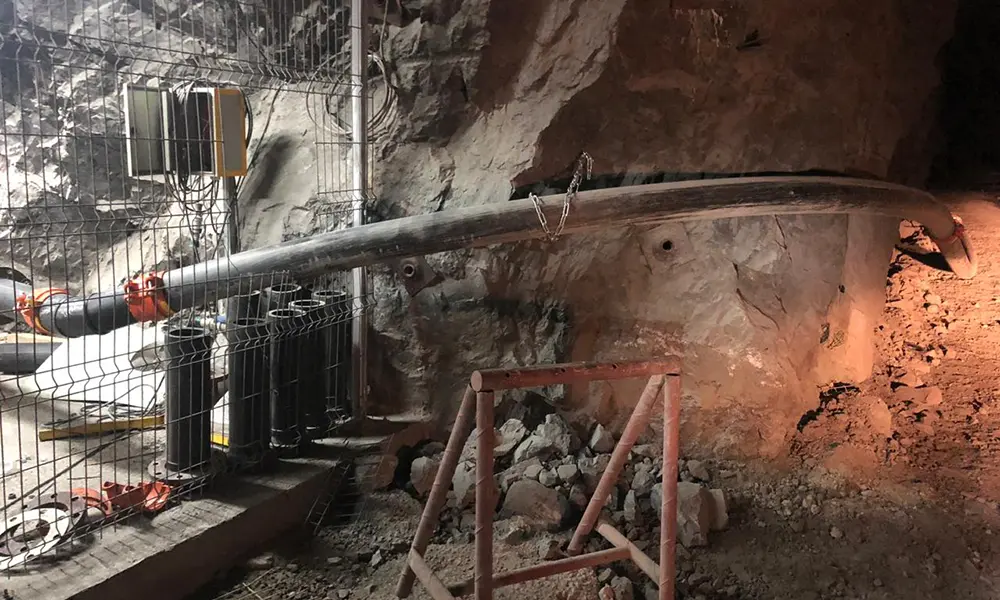

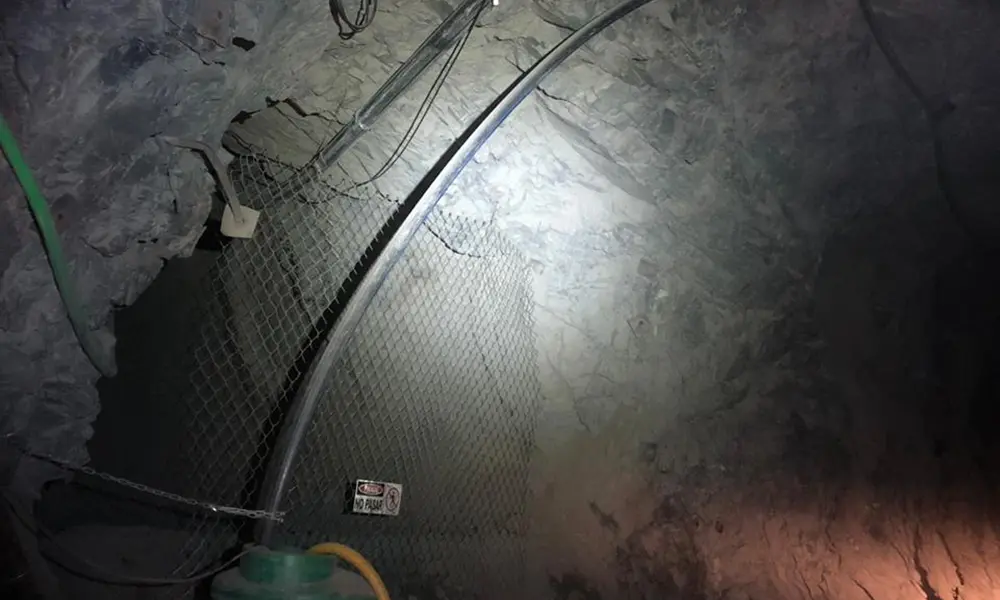

Было решено установить дренажную линию протяженностью 600 м из труб Pexgol диаметром 160 мм (6 дюймов), класса 24 из-за их формы поставки в длинномерных секциях, простоты монтажа и гибкости, способствующей беспроблемному размещению в изгибах внутренней части рудника. Кроме того, учитывая ограниченное время монтажа, можно было избежать перерывов в работе.

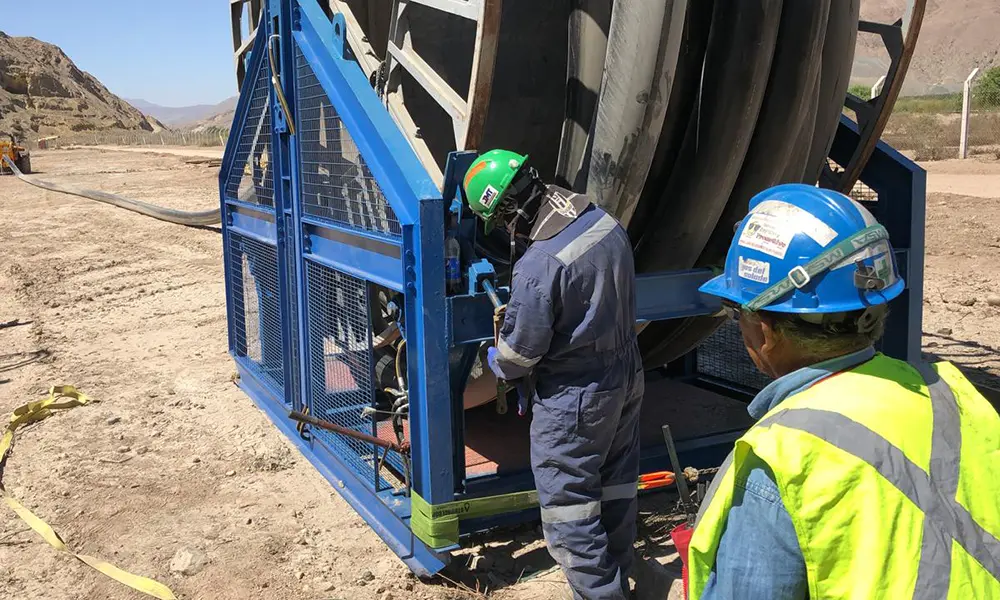

На разматывание и сборку труб ушло всего 2 дня. Из соображений удобства и по запросу Отдела профилактики трубопровод прокладывали секциями длиной 150 метров каждая, так как его нужно было протащить по уклону длиной 5 км от внутренней части рудника до места монтажа.

При аналогичных условиях монтажа трубопровода из ПЭВП потребовалось бы около недели только для подготовки секций перед их укладкой внутри рудника и, кроме того, учитывая жесткость материала, можно было бы устанавливать только более короткие секции.
